J04—30各色氯化橡胶防腐面漆

主要组成该产品由氯化橡胶树脂、颜料、助剂经研磨分散而成。

主要特性漆膜干燥快，附着力好，机械强度高、施工方便、防腐蚀性和耐侯性良好。

主要用途适合在各种工程机械、大型建筑钢铁构件等表面用作防腐保护面漆。

包装规格18千克/厅。

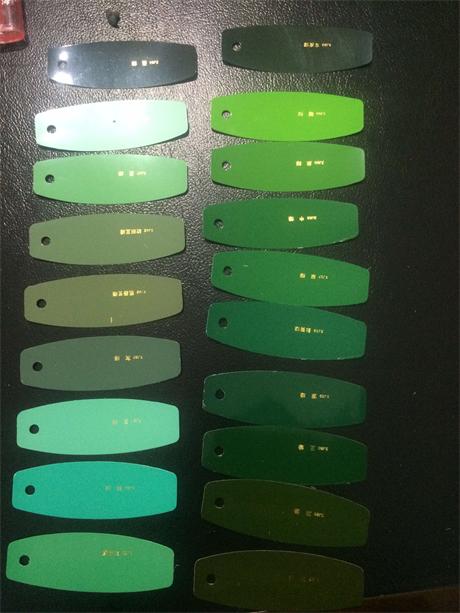

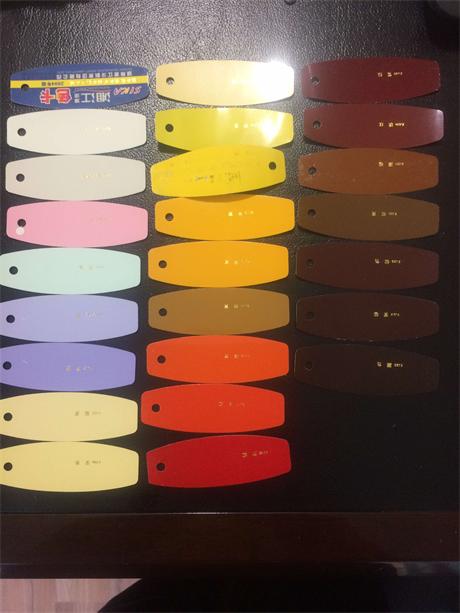

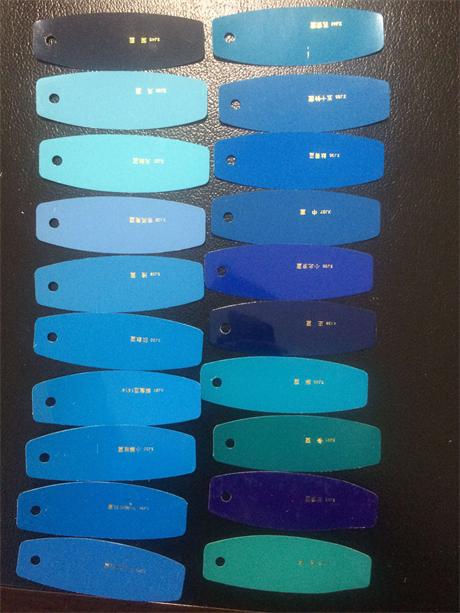

技术指标漆膜颜色及外观符合标准样板及其色差范围

粘度(涂4#杯,25℃)，s≥60

细度μm≤60

干燥时间，

表干（25℃）≤1h

实干（25℃）≤12h

光泽,％≥50(铝色无此指标)

柔韧性,mm≤2

附着力，级                              ≤2

人工加速老化,300h不起泡,不剥落,不开裂,颜色和光泽允许有变化

配套用漆：H53-81铁红环氧防锈漆

H53-89云红环氧防锈

表面处理前道漆应完全干透，除尽漆膜上所有油污和杂物。

 涂装参考:

漆料密度：  铝色 1.0g/cm3

白色1.2 g/cm3

理论用量：160-180 g/m2(膜厚50um，不计损耗)

涂装参数：

无气喷涂稀释剂     X-4稀释剂

稀释率0-5%（以油漆重量计）注意防止干喷

喷嘴口径约0.43-0.48mm

空气喷涂喷出压力12-15Mpa（约120-150kg/cm2）

稀释剂X-4稀释剂

稀释率0-10%（以油漆重量计）注意防止干喷

喷嘴口径约2.0-2.5mm

空气压力0.3-0.4Mpa（约3-4kg/cm2）

滚涂/刷涂      稀释剂     X-4稀释剂

稀释率0-5%（以油漆重量计）

储存运输存放于阴凉、干燥、通风处，漆料一年。

注意事项

1、品属于易燃易爆液体，并有一定的毒害性，施工现场应注意通风，采取防火，防静电、预防中毒等安全措施，遵守涂装作业安全操作规程和有关规定。

声明：以上本产品的资料及数据是根据我们的试验和实际使用中经验而积累的，可作为施工参考。对于在我们不了解的情况下进行的施工，我公司只保证油漆本身的质量，其它方面的问题恕不负责，对本说明书，我们将根据产品的不断改进，有权进行修改。产品技术指标以本公司正式成品检验技术标准为准。
